一、系統部署架構

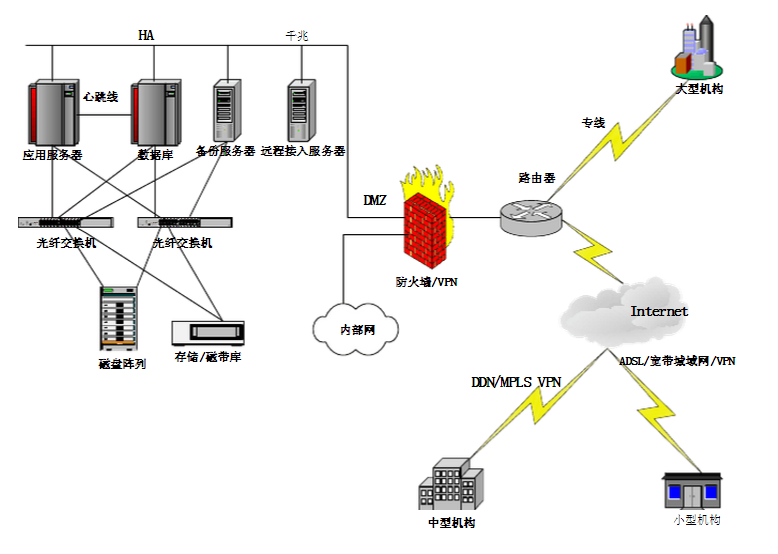

????? 現在IT的發展趨勢是數據集中，數據集中的核心是對服務器進行整合，特別是一些大型企業，建立企業數據中心，購買高性能的主機，對數據集中管理，已成為一種趨勢。所以EAS的網絡服務器部署應采用集中式應用，系統部署架構如下：現在IT的發展趨勢是數據集中，數據集中的核心是對服務器進行整合，特別是一些大型企業，建立企業數據中心，購買高性能的主機，對數據集中管理，已成為一種趨勢。所以EAS的網絡服務器部署應采用集中式應用，系統部署架構如下：
二、雙機互備方案?
?????我們?cè)跀?shù)據庫服務器和應用服務器的設計上采取了基于雙機熱備與SAN數據存儲相結合的數據庫冗余備份方案，?采用HA服務器群集技術，提高了數據庫系統及業務應用系統的可靠性，而不是單臺主機的可靠性。?
?????雙機互備方案的典型應用是采用兩臺服務器做HA雙機系統，一臺安裝應用服務器，一臺安裝數據庫，兩臺主機互為備份。其主要功能是提高客戶計算機系統及其應用的可靠性，而不是單臺主機的可靠性。HACMP有多種配置方式，視具體應用復雜程度和配置不同，其接管時間在30秒到300秒。??
?????HA技術原理：?
?????作為雙機系統的兩臺服務器（主機A和B）同時運行HA軟件；?服務器除正常運行自己的應用外，同時又作為對方的備份主機；?
?????兩臺主機系統（A和B）在整個運行過程中，通過“心跳線”相互監測對方的運行情況（包括系統?的軟硬件運行、網絡通訊和應用運行情況等）；?
?????一旦發現對方主機的運行不正常，故障機上的應用就會立即停止運行，本機（故障機的備份機）就會立即在自己的機器上啟動故障機上的應用，把故障機的應用及其資源包括用到的IP地址和磁盤空間等接管過來，使故障機上的應用在本機繼續運行；?
?????應用和資源的接管過程由HA軟件自動完成，無需人工干預；?
?????當兩臺主機正常工作時，也可以根據需要將其中一臺機上的應用人為切換到另一臺機(備份機)上運行。?
?????HA技術特性：
?支持并行數據庫；?支持動態集群重配置；?廣泛的集群管理工具；?
?????支持2到32個集群節點的擴展；?自動失敗檢測和恢復；?多節點的靈活配置；
三、數據備份方案
?????數據備份流程?
?????日常備份操作由備份系統自動完成，操作人員按照要求在備份服務器上制定備份策略，全網的備份由備份服務器統一管理。各客戶端也可以自行手工啟動備份。備份服務器(包括主服務器和共享服務器)的數據(文件和數據庫資料)直接進入磁帶庫，各客戶端的資料由網絡傳到備份主服務器，進入帶庫，對于一些小文件，我們可以先將這些小文件備份到備份服務器的本地硬盤存儲池中，待達到一定百分比時，在一次性遷移到帶庫中；而對于一些大文件，可以直接備份到帶庫中。這樣可以大大提高數據的備份效率，提高存儲設備的利用率。為提高備份質量、保證數據安全，可以采用ITSM軟件的自動的副本存儲池復制功能，同時進行備份復制，一份近線保管，另一份離線保管(所有管理均由備份軟件完成)提高系統容災能力。?
?????備份策略建議?
?????對于企業這樣的一個關鍵應用來說，制定一個良好的備份策略是至關重要的。備份工作的主要內容包括主機、數據庫系統備份和應用系統數據備份兩個方面：?
?????1）主機、數據庫、應用軟件系統備份策略：?
?????為了在主機、數據庫、應用軟件系統發生故障時，能夠迅速、有效的使系統得到恢復，需要對主機、數據庫、應用軟件系統進行備份。由于主機、數據庫、應用軟件極少發生變動，所以它的備份策略也比較簡單。?
?????在主機、數據庫、應用軟件安裝調試完畢后，將主機、數據庫、應用軟件系統的備份到磁帶上。?在對主機參數、數據庫參數、應用軟件進行修改后，及時將主機、數據庫、應用軟件系統備份到磁帶上。?
?????定期對主機、數據庫、應用軟件系統進行全備份。這些全備份可以通過ITSM的定時自動完成。?
?????2）EAS軟件系統數據備份策略：?
?????Oracle在歸檔模式下運行，利用IBM?Tivoli?Storage?Manager?for?Database模塊調用RMAN進行在線的熱備份，可以在備份時，對備份數據保存在不同的存儲對象中，以滿足客戶容災的要求，
?四、網絡安全管理（防火墻）
?????防火墻具有很好的保護作用，入侵者必須首先穿越防火墻的安全防線，才能接觸目標計算機，所以出于安全考慮，企業必須購置防火墻以保證其服務器安全，將EAS服務器放置在防火墻內部專門區域。?
????一般硬件防火墻比軟件防火墻的性能更好，建議選擇企業級的硬件防火墻，硬件防火墻市場知名度高的品牌有H3C、天融信、CISCO、Check?Point、Juniper、等，用戶應根據應用情況選擇合適的防火墻。?

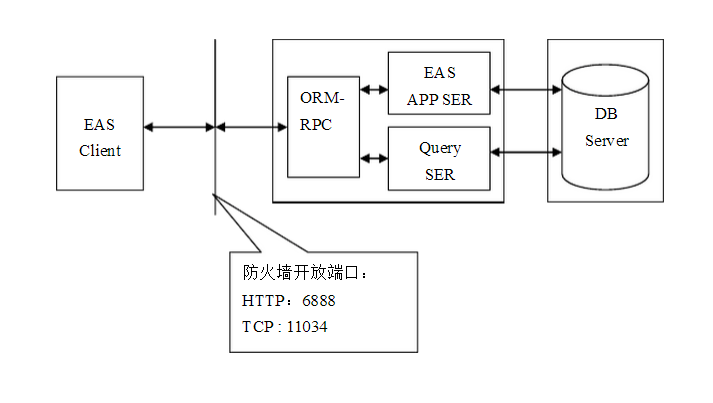

????EAS客戶端通過金蝶自主開發的協議ORM-RPC與應用服務器連接，ORM-RPC可以運行在HTTP或TCP/IP協議之上，ORM-RPC可以使用HTTP?80端口或TCP?11034默認端口，客戶也可以自己定義ORM-RPC協議的TCP端口。在防火墻上配置策略需要開放應用服務器的端口和11034端口（或客戶自定義端口）。?
????備注：?
????1、由于應用服務器和數據庫服務器之間的數據流量很大，建議將應用服務器和數據庫服務器部署在同網段，最好連接同一臺交換機。?
????2、若應用服務器和數據庫服務器分別部署在不同的網段，基于性能考慮，必須保證應用服務器和數據庫服務器之間的連接帶寬至少100M。若用戶數多，應用服務器和數據庫服務器之間的連接帶寬建議采用1000M。?
????3、HTTP的默認端口是80，有些應用服務器使用非80端口，如WebSphere的HTTP使用的端口是9080，如果EAS客戶端使用HTTP與EAS服務端連接，服務器應開通9080端口。Apusic默認的HTTP端口是6888。Weblogic默認的HTTP端口是7001。?
?
?
